Motocykl zaczyna przerywać, światła raz świecą mocniej, raz słabiej, a po krótkiej jeździe rozrusznik ledwo obraca silnik? Tak mogą wyglądać objawy uszkodzonego regulatora napięcia, ale podobne problemy powodują też akumulator, alternator, przewody albo skorodowane złącza. Pokażę, jak rozpoznać źródło usterki, sprawdzić ładowanie multimetrem i ocenić, czy można jeszcze bezpiecznie jechać.
Najważniejsze informacje o awarii regulatora napięcia
- Typowe objawy to rozładowany akumulator, migające oświetlenie, przepalone żarówki i gaśnięcie silnika.
- Na postoju sprawny, naładowany akumulator 12 V zwykle pokazuje około 12,6-12,8 V.
- Przy 3000-5000 obr./min napięcie ładowania najczęściej powinno wynosić 13,8-14,6 V.
- Wynik przekraczający około 15 V sugeruje przeładowanie i może szybko uszkodzić akumulator oraz elektronikę.
- Przed wymianą regulatora trzeba sprawdzić stator, masę, bezpieczniki i kostki.
Objawy uszkodzonego regulatora napięcia w motocyklu
Regulator, często połączony w jednej obudowie z prostownikiem, zamienia prąd zmienny ze statora na prąd stały i utrzymuje napięcie bezpieczne dla akumulatora. Gdy przestaje działać, problem może pojawić się zarówno jako brak ładowania, jak i niebezpieczne przeładowanie.
Najczęstsze symptomy podczas jazdy
- Akumulator szybko się rozładowuje, mimo że niedawno został naładowany lub wymieniony.
- Motocykl po kilku, kilkunastu albo kilkudziesięciu kilometrach gaśnie i nie chce ponownie odpalić.
- Światła i podświetlenie zegarów migają albo zmieniają jasność wraz z obrotami.
- Przepalają się żarówki, bezpieczniki lub dodatkowe akcesoria, na przykład ładowarka USB.
- Rozrusznik kręci coraz wolniej, a elektroniczny wtrysk lub zapłon zaczyna działać niestabilnie.
- Akumulator jest bardzo ciepły, bulgocze, puchnie albo pojawia się zapach elektrolitu.
Ostatni zestaw objawów traktuję szczególnie poważnie. Przeładowanie może zniszczyć akumulator w krótkim czasie, a w skrajnym przypadku uszkodzić żarówki, moduły sterujące lub instalację. Jeżeli obudowa baterii jest spuchnięta albo wycieka elektrolit, nie kontynuowałbym jazdy.
Brak ładowania i przeładowanie to dwie różne usterki
Przy braku ładowania napięcie na akumulatorze pozostaje blisko wartości spoczynkowej, czyli zwykle około 12 V, niezależnie od zwiększania obrotów. Motocykl może wtedy pracować poprawnie przez pewien czas, ale energia zgromadzona w akumulatorze stopniowo się kończy.
Przeładowanie wygląda czasem mniej oczywiście. Silnik może pracować normalnie, lecz napięcie rośnie powyżej bezpiecznego poziomu, światła stają się nienaturalnie jasne, a akumulator zaczyna się grzać. Sam fakt, że motocykl odpala, nie oznacza sprawnego układu ładowania.
[search_image] pomiar napięcia ładowania motocykla multimetrem na akumulatorze

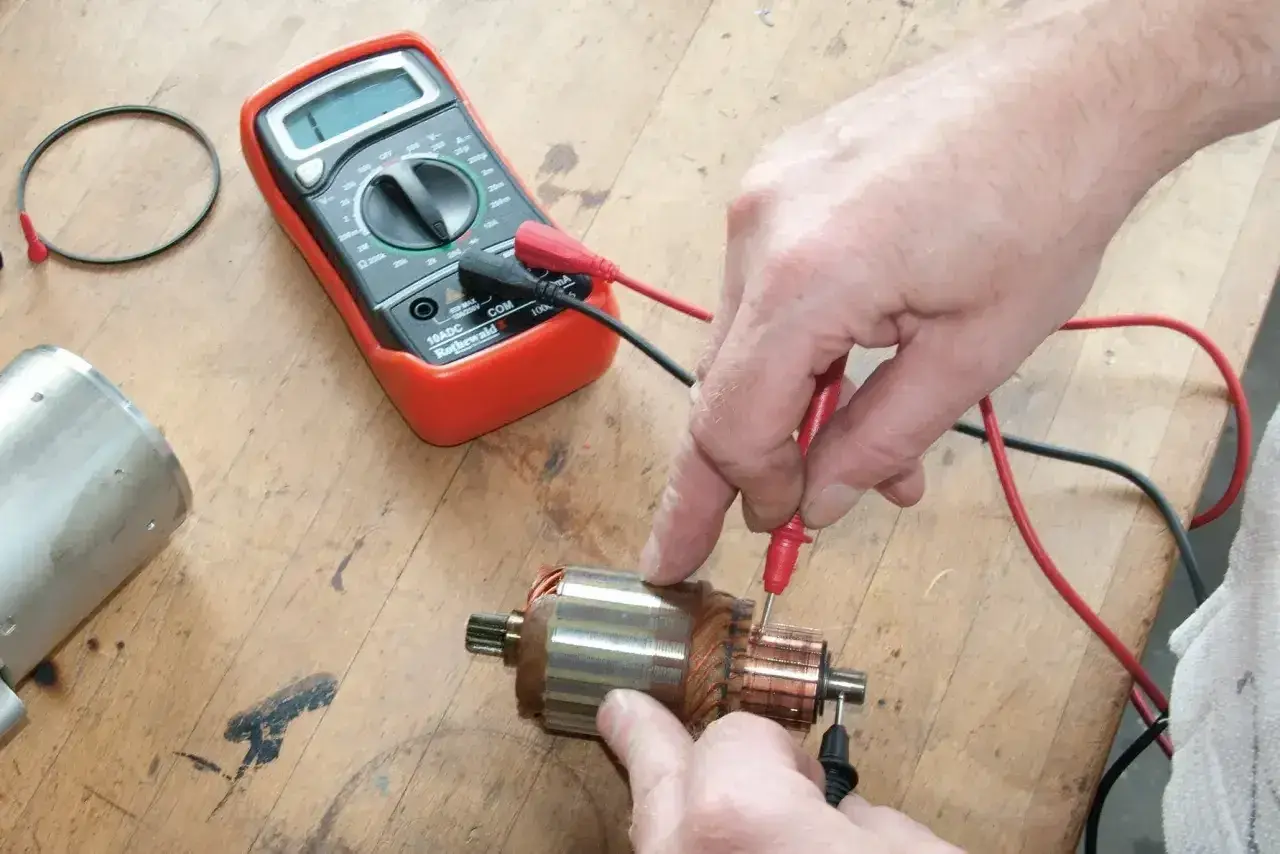

Jak sprawdzić ładowanie multimetrem
Do podstawowej kontroli wystarczy multimetr cyfrowy. Ustawiam go na napięcie stałe DC, zwykle na zakres 20 V, czerwoną sondę przykładam do dodatniej klemy, a czarną do ujemnej. Pomiar wykonuj ostrożnie, z dala od łańcucha, wentylatora i gorących elementów silnika.
Pomiar na wyłączonym silniku
Najpierw sprawdź napięcie po kilku godzinach postoju, najlepiej bezpośrednio na klemach. Wynik w granicach 12,6-12,8 V oznacza zwykle dobrze naładowany akumulator ołowiowy lub AGM. Odczyt 12,2-12,4 V wskazuje na częściowe rozładowanie, a poniżej 12,1 V nie pozwala wiarygodnie ocenić ładowania.
Jeśli akumulator jest mocno rozładowany, najpierw naładuj go odpowiednią ładowarką i odczekaj. Badanie układu na słabej baterii może dać mylące wyniki, a stary akumulator z uszkodzoną celą potrafi udawać awarię regulatora.
Pomiar po uruchomieniu silnika
- Zmierz napięcie na wolnych obrotach i zapisz wynik.
- Włącz światła, aby sprawdzić zachowanie instalacji pod obciążeniem.
- Zwiększ obroty do około 3000-5000 obr./min i ponownie odczytaj napięcie.
- Porównaj wynik z danymi serwisowymi konkretnego modelu.
W wielu motocyklach prawidłowy odczyt przy podwyższonych obrotach mieści się w zakresie 13,8-14,6 V. Na biegu jałowym może być niższy, zwłaszcza w starszych konstrukcjach. Jeżeli napięcie nie rośnie powyżej wartości spoczynkowej, mamy problem z ładowaniem, ale nie da się jeszcze uczciwie wskazać samego regulatora.
Stałe wskazanie powyżej 14,8-15 V jest mocnym sygnałem przeładowania. Pojedynczy skok nie zawsze przesądza o usterce, dlatego pomiar warto powtórzyć na rozgrzanym silniku i z włączonymi światłami. Ostateczne limity zawsze mają pierwszeństwo w instrukcji serwisowej danego motocykla.
Regulator, stator czy akumulator
Najczęstszy błąd polega na wymianie regulatora tylko dlatego, że akumulator się rozładował. W praktyce podobny efekt daje zużyta bateria, spalony stator, luźna masa, nadpalona kostka albo przerwany przewód. Dlatego diagnozę zaczynam od całego układu, a nie od kupowania części.
| Wynik lub objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Około 12 V przy pracującym silniku i wyższych obrotach | Brak ładowania, stator, regulator lub przewody | Napięcie AC ze statora, ciągłość przewodów, złącza i masę |
| Powyżej 15 V | Uszkodzona regulacja napięcia lub słabe połączenie masowe | Regulator, punkt masowy, napięcie bezpośrednio na jego wyjściu |
| Prawidłowe ładowanie, ale akumulator szybko pada | Zużyty akumulator albo pobór prądu na postoju | Test obciążeniowy i pobór prądu po wyłączeniu zapłonu |
| Napięcie poprawne na regulatorze, niższe na klemach | Straty na przewodach, kostce lub bezpieczniku | Spadek napięcia po stronie dodatniej i masowej |
Co mówi pomiar statora
Stator, nazywany też alternatorem motocyklowym, wytwarza prąd zmienny. Po odłączeniu jego przewodów od regulatora mierzy się napięcie AC między poszczególnymi parami faz. Wyniki powinny być podobne i rosnąć wraz z obrotami, ale konkretne wartości zależą od modelu, dlatego nie stosuję jednej uniwersalnej liczby dla każdego motocykla.
Sprawdź również, czy uzwojenia statora nie mają zwarcia do masy. Równa rezystancja między fazami nie zawsze oznacza pełną sprawność, dlatego przy trudnych przypadkach potrzebny jest pomiar napięcia pod obciążeniem oraz porównanie z serwisówką.
Przeczytaj również: Stukająca panewka w silniku - objawy, koszty i diagnostyka
Nie pomijaj kostek i przewodów
Wysoka temperatura, woda i wibracje potrafią nadtopić złącze regulatora. Zaśniedziałe styki zwiększają opór, a regulator pracuje wtedy ciężej i może się przegrzewać. Brązowy, stopiony lub luźny pin jest powodem do naprawy wiązki, nie tylko do założenia nowego modułu.
Sprawdź klemy akumulatora, główny przewód masowy i połączenie masy silnika z ramą. Jeżeli różnica między napięciem na wyjściu regulatora a napięciem na akumulatorze przekracza orientacyjnie 0,2-0,3 V, szukaj problemu w przewodach, bezpieczniku lub złączach.
Dlaczego regulator ulega awarii
Regulator pracuje w trudnych warunkach. Jest narażony na wysoką temperaturę, wilgoć, błoto oraz drgania, szczególnie w motocyklach enduro, quadach i maszynach używanych poza asfaltem. W konstrukcjach typu shunt nadmiar energii jest zamieniany w ciepło, więc słabe chłodzenie przyspiesza zużycie elektroniki.
- Przegrzewanie przez zabrudzone żebra, niewłaściwe mocowanie lub brak przepływu powietrza.
- Woda i błoto dostające się do kostki elektrycznej.
- Luźne albo skorodowane połączenia powodujące wzrost oporu.
- Stary akumulator, który przeciąża układ ładowania.
- Nieprawidłowo podłączone dodatkowe akcesoria, na przykład grzane manetki lub oświetlenie LED.
- Błędy podczas uruchamiania motocykla z kabli albo odwrotne podłączenie biegunów.
W starszych motocyklach Hondy, Suzuki czy Yamahy często spotyka się problemy z kostkami i masą, ale nie oznacza to, że każdą usterkę należy przypisać konkretnej marce. Stan instalacji i sposób chłodzenia zwykle mówią więcej niż sam rocznik motocykla.
Wymiana regulatora i realne koszty naprawy
Jeżeli pomiary potwierdzą awarię, dobierz część po numerze katalogowym, schemacie pinów i typie układu ładowania. Nie wystarczy, że regulator ma podobny kształt. Zła liczba pinów lub inny sposób sterowania może skończyć się kolejną awarią.
Orientacyjne koszty w Polsce wyglądają następująco:
- prosty zamiennik regulatora: 150-400 zł,
- lepszy regulator MOSFET: zwykle 300-800 zł,
- część oryginalna: często 700-1500 zł lub więcej,
- podstawowa kontrola ładowania: około 100-250 zł,
- rozszerzona diagnostyka instalacji: około 350-800 zł,
- wymiana regulatora: najczęściej 100-300 zł robocizny, zależnie od dostępu i stanu złączy.
Regulator MOSFET zwykle pracuje chłodniej niż starszy typ tyrystorowy, ale nie jest automatycznie lekarstwem na każdy problem. Przy uszkodzonym statorze, słabej masie albo nadpalonej wiązce nawet drogi moduł szybko przestanie działać. Po wymianie sprawdź napięcie ponownie i oceń stan akumulatora, bo przeładowana bateria może już nie odzyskać sprawności.
Czy można jechać z podejrzeniem awarii
Przy braku ładowania krótki dojazd do warsztatu bywa możliwy, jeśli motocykl uruchamia się bez problemu i nie ma objawów przegrzewania. Trzeba jednak liczyć się z tym, że po drodze zabraknie energii dla zapłonu, pompy paliwa lub sterownika.
Z przeładowaniem nie ryzykowałbym jazdy. Napięcie przekraczające około 15 V, gorący akumulator, zapach elektrolitu albo migające światła oznaczają, że lepiej odstawić motocykl i usunąć przyczynę. Koszt transportu jest zwykle niższy niż naprawa elektroniki po awarii instalacji.
Prosty plan kontroli przed kolejną wyprawą
Po naprawie wykonaj jeszcze jeden pomiar na zimnym i rozgrzanym silniku, przy wolnych obrotach oraz przy 3000-5000 obr./min. Obejrzyj kostkę regulatora, przewody masowe i bezpiecznik główny, a następnie sprawdź, czy akumulator nie nagrzewa się nadmiernie po kilku minutach pracy.
Ja wożę w motocyklu mały multimetr, szczególnie przed dłuższą trasą i wyjazdem w teren. Jedno sprawdzenie napięcia potrafi oszczędzić szukania pomocy kilkadziesiąt kilometrów od domu, ale najważniejsza zasada pozostaje prosta: najpierw pomiar całego układu, dopiero później wymiana regulatora.
