Gdy podczas remontu silnika widzisz strzałkę na tłoku, nie traktuj jej jako ozdobnego oznaczenia. Ten mały symbol wskazuje kierunek montażu, a jego zignorowanie może skończyć się uszkodzeniem pierścieni, zaworów albo całego cylindra. Pokażę, w którą stronę zwykle ma być skierowana, dlaczego ma to znaczenie w silniku 2T i 4T oraz jak sprawdzić poprawność montażu, gdy oznaczenie jest nieczytelne.
Najważniejsze informacje o oznaczeniu kierunku tłoka
- Najczęściej strzałka wskazuje stronę wydechu, ale zawsze pierwszeństwo ma instrukcja serwisowa konkretnego silnika.
- W silnikach 2T kierunek chroni pierścienie przed wejściem w kanały, a w 4T pomaga ustawić kieszenie zaworowe.
- Odwrotny montaż może spowodować kontakt zaworu z tłokiem, pęknięcie pierścienia lub szybkie zatarcie.
- Symbole IN, EX, FRONT, strzałka i kropka nie zawsze oznaczają to samo, dlatego trzeba odczytać instrukcję producenta.
- Przed zamknięciem cylindra należy sprawdzić położenie zamków pierścieni, zabezpieczeń sworznia i luz tłok-cylinder.
Dokąd powinna wskazywać strzałka na denku tłoka
W większości tłoków stosowanych w motocyklach, quadach i silnikach off-roadowych strzałka jest skierowana w stronę kanału wydechowego. Patrząc na ustawiony silnik, nie chodzi więc zawsze o przód motocykla, tył ramy czy konkretną stronę pojazdu. Liczy się położenie wydechu względem cylindra.
To jednak zasada ogólna, a nie bezwarunkowe prawo. Niektórzy producenci stosują oznaczenia IN dla strony dolotu, EX dla wydechu, napis FRONT albo kropkę wskazującą określoną stronę silnika. Jeżeli instrukcja montażowa podaje inną interpretację niż popularna zasada, to właśnie ona jest wiążąca.
Przy silnikach z cylindrem obróconym nietypowo łatwo się pomylić. Dlatego przed założeniem tłoka identyfikuję fizycznie kanał wydechowy, a nie kieruję się tym, co wygląda jak przód jednostki napędowej. Strzałka ma trafić do właściwej strony cylindra, nie do „przodu” rozumianego potocznie.
Dlaczego kierunek montażu ma tak duże znaczenie
Silnik dwusuwowy
W tłoku 2T położenie zamków pierścieni jest dobrane do układu kanałów. Małe kołki w rowkach pierścieni blokują ich obrót, aby końcówka pierścienia nie trafiła w otwarty kanał. Odwrócenie tłoka może ustawić zamek nad kanałem wydechowym, co grozi zahaczeniem pierścienia o krawędź portu.
Skutek nie musi pojawić się od razu po uruchomieniu. Czasem silnik pracuje przez kilka minut, a dopiero później pierścień pęka, rysuje gładź cylindra i niszczy tłok. W praktyce to jedna z tych pomyłek, które potrafią zamienić prostą wymianę góry silnika w kosztowny remont.
Przeczytaj również: Silnik jednosuwowy - diagnostyka, usterki i zasady serwisu
Silnik czterosuwowy

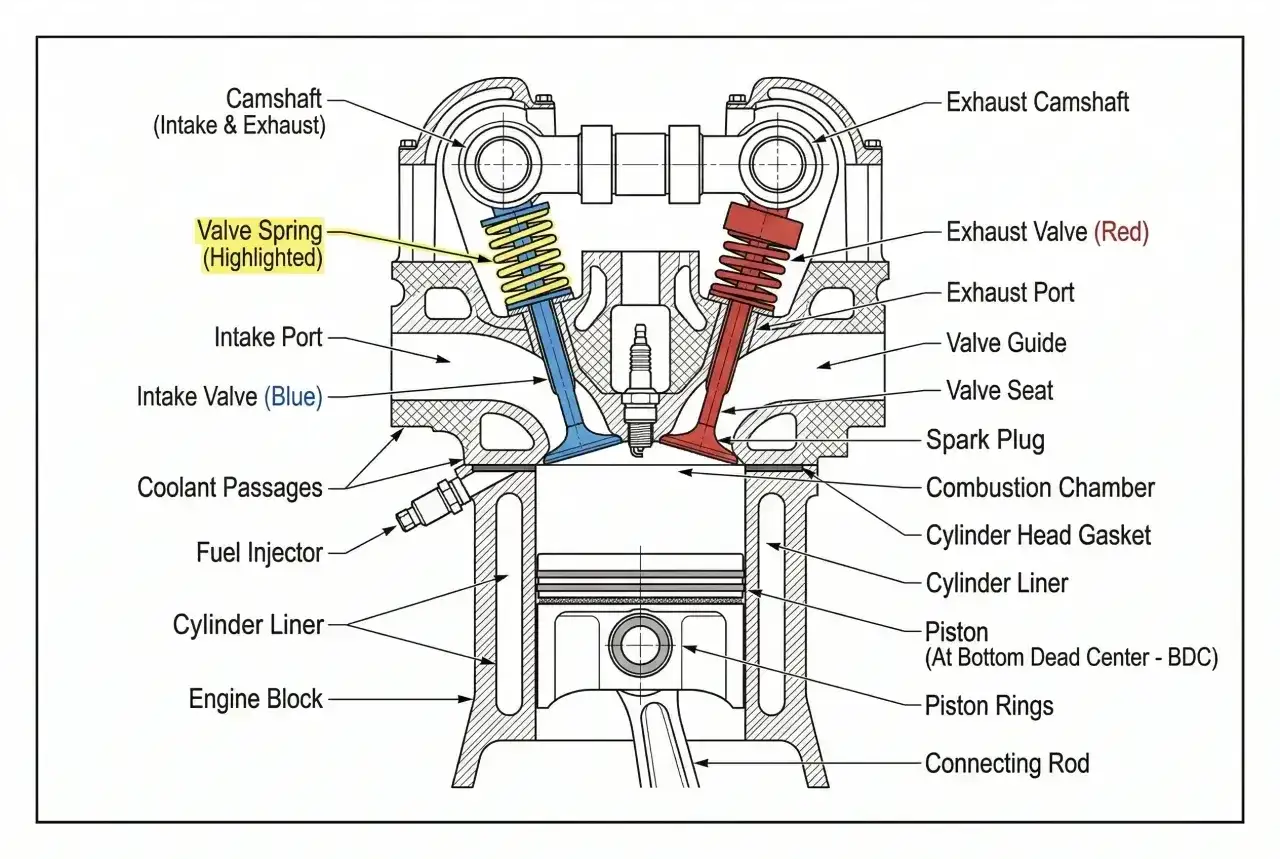

W tłoku 4T denko często ma różne kieszenie pod zawór ssący i wydechowy. Mogą też występować odsadzenia sworznia, asymetryczny płaszcz oraz różne kształty wybrania od strony dolotu. Po obróceniu tłoka zawór może znaleźć się nad niewłaściwym wybraniem i przy niekorzystnym ustawieniu rozrządu dojść do kolizji z denkiem.
Nie każdy odwrotnie założony tłok uderzy w zawór natychmiast. Wpływ mają luz zaworowy, fazy rozrządu, grubość uszczelki pod cylindrem, wysokość tłoka i ewentualne modyfikacje silnika. To właśnie dlatego sprawdzanie „na oko” jest ryzykowne, nawet gdy po złożeniu wał obraca się ręcznie.
Jak poprawnie przygotować tłok do montażu
Zanim założę tłok na korbowód, oczyszczam denko i odczytuję wszystkie oznaczenia. Najbezpieczniej od razu porównać je z instrukcją serwisową albo kartą dołączoną do nowego tłoka, ponieważ producent może opisywać kierunek jako stronę wydechu, dolotu, sprzęgła lub zapłonu.
- Ustal stronę wydechową cylindra i ustaw tłok zgodnie z oznaczeniem producenta.
- Sprawdź, czy pierścienie są założone właściwą stroną. Napisy lub kropki zwykle kieruje się ku górze, ale wyjątki opisuje instrukcja.
- Skontroluj położenie zamków pierścieni. W 2T nie mogą wypadać nad kanałami, a w 4T należy zachować układ podany przez producenta.
- Nasmaruj sworzeń, łożysko małej główki korbowodu oraz powierzchnie robocze świeżym olejem silnikowym.
- Załóż zabezpieczenia sworznia i upewnij się, że oba pierścienie segera siedzą całkowicie w rowkach.
- Osłoń skrzynię korbową czystą szmatką, aby zabezpieczenie albo inny drobny element nie wpadł do środka.
- Wsuń cylinder bez używania siły. Jeśli pierścień haczy, trzeba cofnąć montaż i znaleźć przyczynę, zamiast dociskać cylinder śrubami.
Przy okazji sprawdzam też luz tłoka w cylindrze, szczelinę zamków pierścieni i stan gładzi. Sama prawidłowa orientacja nie naprawi zużytego cylindra. Nowy tłok powinien być dobrany do rzeczywistego wymiaru cylindra, a nie tylko do oznaczenia nominalnego z pudełka.
Co może się stać po odwrotnym założeniu
Objawy zależą od konstrukcji silnika i od tego, czy pomyłka dotyczy tłoka 2T, czy 4T. W dwusuwie szczególnie niepokojące są metaliczne odgłosy, nagły spadek kompresji, trudności z uruchomieniem i rysy po stronie kanału wydechowego. Czasem pierwszym sygnałem jest fragment pierścienia znaleziony w wydechu.
W czterosuwie mogą pojawić się nierówna praca, brak kompresji, ślady uderzeń na denku albo pogięty zawór. Jeżeli podczas ręcznego obracania wałem wyczuwam twarde zatrzymanie, nie próbuję pokonywać go kluczem. Najpierw sprawdzam ustawienie rozrządu, położenie tłoka i prześwit między zaworami a denkiem.
Odwrócenie tłoka nie jest jedyną możliwą przyczyną awarii. Podobne uszkodzenia powodują zbyt mały luz montażowy, źle ustawione zamki pierścieni, ciało obce w cylindrze, błędny montaż rozrządu albo niewłaściwe zabezpieczenie sworznia. Diagnoza powinna obejmować cały zespół, a nie tylko sam symbol na denku.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Głośne stukanie po remoncie | Kolizja zaworu, luz na sworzniu lub nieprawidłowe spasowanie | Rozrząd, denko tłoka, sworzeń i luz tłok-cylinder |
| Nagła utrata kompresji w 2T | Pęknięty albo zakleszczony pierścień | Położenie zamków, kanał wydechowy i gładź cylindra |
| Rysy na płaszczu tłoka | Zatarcie, brak oleju lub zbyt mały luz | Chłodzenie, smarowanie, wymiar cylindra i tłoka |
| Brak możliwości obrotu wałem | Kolizja tłoka z zaworem albo ciało obce | Głowicę, ustawienie rozrządu i wnętrze skrzyni korbowej |
Jak ustalić kierunek, gdy nie ma strzałki
Brak wyraźnej strzałki nie oznacza, że tłok można zamontować dowolnie. Szukam wtedy oznaczeń takich jak IN, EX, FRONT, kropka, nacięcie lub symbol producenta. Pomocne są również kieszenie zaworowe, otwory w płaszczu i położenie kołków ustalających pierścienie.
W silniku 2T szczególnie dużo mówi układ kołków w rowkach pierścieni. Trzeba porównać ich położenie z kanałami w cylindrze i upewnić się, że końce pierścieni nie mogą wejść w port. W 4T porównuję kształt kieszeni zaworowych ze starym tłokiem, ale tylko wtedy, gdy poprzedni element był zamontowany prawidłowo.
Jeśli nadal pozostaje wątpliwość, nie zgaduję. Sprawdzam numer części w katalogu, dokumentację producenta albo pytam serwis znający dany model. Kilka minut poświęconych na identyfikację jest tańsze niż ponowne zdejmowanie cylindra, a tym bardziej niż naprawa głowicy po kolizji.
Kontrola przed pierwszym uruchomieniem silnika
Po złożeniu obracam wałem ręcznie przez pełny cykl pracy i sprawdzam, czy nie ma twardego punktu. W 4T kontroluję jeszcze znaki rozrządu, luzy zaworowe oraz prześwit zaworów. W 2T zwracam uwagę na swobodne przesuwanie się pierścieni i prawidłowe wejście tłoka do cylindra.
Nie uruchamiam silnika bez zalania układu smarowania i bez sprawdzenia, czy wszystkie uszczelki, przewody oraz zabezpieczenia są na miejscu. Pierwsze minuty pracy powinny odbywać się bez wysokich obrotów, zgodnie z zaleceniami producenta tłoka i silnika. Prawidłowy kierunek to dopiero początek udanego remontu, ale jego pominięcie potrafi przekreślić całą resztę pracy.
Najprostsza reguła brzmi więc tak: zwykle kieruję strzałkę ku wydechowi, lecz ostatecznie ufam oznaczeniom konkretnego tłoka i instrukcji serwisowej. Gdy symbole są nieczytelne, analizuję kanały, pierścienie, kieszenie zaworowe i numer części. Takie podejście sprawdza się zarówno w małym silniku crossowym, jak i w jednostce napędzającej quada używanego w ciężkich warunkach.
