Po zakupie używanej felgi szybko może się okazać, że sam rozmiar i wygląd to za mało, aby bezpiecznie zamontować ją w motocyklu, quadzie albo samochodzie. Rozstaw śrub określa położenie otworów montażowych, dlatego wyjaśniam, jak odczytać oznaczenie PCD, poprawnie wykonać pomiar i uniknąć usterek wynikających z niedopasowania.
Najważniejsze informacje o doborze felgi
- PCD składa się z liczby otworów oraz średnicy okręgu, na którym leżą ich środki.
- Przy układzie 4, 6 lub 8 otworów najłatwiej zmierzyć odległość między środkami przeciwległych otworów.
- Dla 5 otworów trzeba użyć odpowiedniego wzoru albo przymiaru PCD.
- Sam układ otworów nie wystarczy. Liczą się także średnica piasty, ET, szerokość felgi, gwint i nośność.
- Nieprawidłowe dopasowanie może powodować luzowanie nakrętek, bicie koła i uszkodzenie piasty.
Jak rozpoznać rozstaw śrub i zapis PCD
W oznaczeniu 4x100 pierwsza liczba oznacza liczbę otworów montażowych, a druga średnicę okręgu PCD podaną w milimetrach. PCD to skrót od angielskiego Pitch Circle Diameter, czyli średnicy umownego okręgu przechodzącego przez środki wszystkich otworów.
Nie jest to więc dowolna odległość zmierzona między krawędziami otworów. Dla przykładu zapis 5x112 oznacza pięć otworów rozmieszczonych na okręgu o średnicy 112 mm. Różnica kilku milimetrów wystarczy, aby felga nie usiadła prawidłowo na piaście.
| Parametr | Co określa | Dlaczego ma znaczenie |
|---|---|---|
| PCD | Liczbę otworów i średnicę ich okręgu | Decyduje o zgodności felgi z piastą |
| Otwór centralny | Średnicę otworu w środku felgi | Wpływa na centrowanie obręczy |
| ET | Odsadzenie felgi względem piasty | Decyduje o położeniu koła i prześwicie |
| Gwint | Średnicę i skok śruby lub szpilki | Zapewnia prawidłowe dokręcenie |
Najczęstszy błąd polega na uznaniu, że zgodne PCD oznacza automatycznie pasującą felgę. W praktyce sprawdzam zawsze cały zestaw parametrów, bo obręcz może mieć właściwy układ otworów, ale zbyt mały otwór centralny, nieprawidłowe ET albo niewłaściwe gniazdo nakrętki.

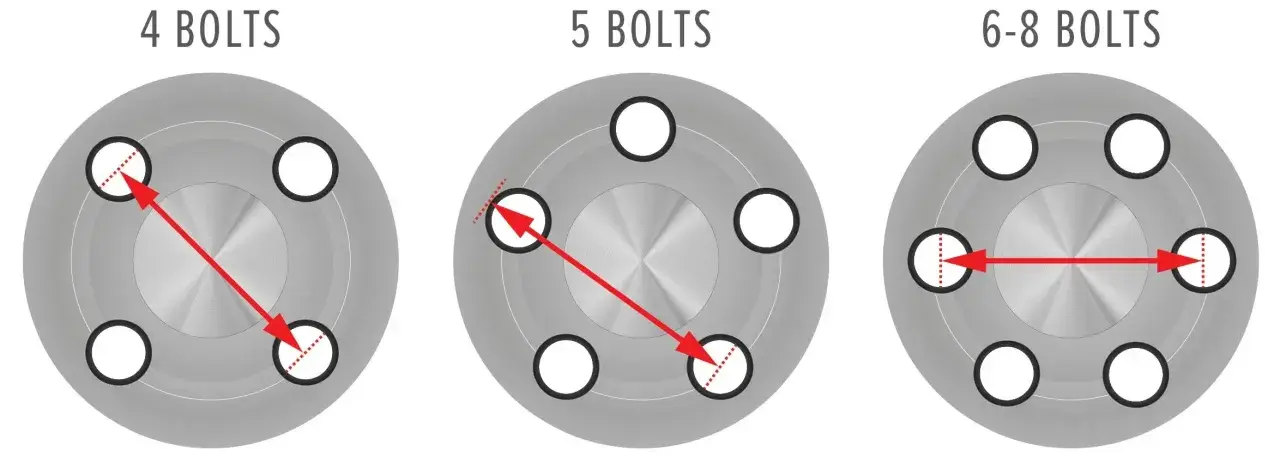

Jak zmierzyć układ 4, 5 i 6 otworów
Do prostego pomiaru wystarczy suwmiarka, stalowa linijka albo dokładna miarka. Felgę trzeba położyć stabilnie, oczyścić otwory z błota i rdzy, a wynik odczytywać od środka otworu do środka otworu, nie od krawędzi do krawędzi.
Felga z parzystą liczbą otworów
Przy czterech, sześciu lub ośmiu otworach pomiar jest stosunkowo prosty. Mierzę odległość między środkami dwóch otworów leżących naprzeciwko siebie. Uzyskany wynik jest średnicą PCD, na przykład 100 mm przy układzie 4x100.
Jeżeli nie da się dokładnie trafić w środek, można zmierzyć odległość od zewnętrznej krawędzi jednego otworu do wewnętrznej krawędzi przeciwległego i otrzymaną wartość przyjąć jako przybliżenie. Przy zużytej lub mocno sfrezowanej feldze lepiej jednak użyć przymiaru, ponieważ kilka milimetrów pomyłki potrafi zmienić wynik na zupełnie inny standard.
Felga z pięcioma otworami
W układzie pięciootworowym nie ma dwóch otworów położonych idealnie naprzeciw siebie. Dlatego nie przykładam linijki „na oko” przez środek felgi, bo taki pomiar często prowadzi do błędnego wyniku.
Najpraktyczniejsza metoda polega na zmierzeniu odległości między środkami otworu pierwszego i trzeciego, czyli z pominięciem jednego otworu. Wynik należy pomnożyć przez 1,051. Przykładowo, jeśli odległość wynosi około 106,5 mm, PCD będzie wynosiło w przybliżeniu 112 mm.
Można też zmierzyć sąsiednie otwory i podzielić wynik przez 0,5878, ale ten sposób jest bardziej podatny na błąd. Przy zakupie drogiej felgi albo elementu do quada używanego w terenie polecam przymiar PCD lub potwierdzenie wymiaru w katalogu producenta.
Przeczytaj również: Regulacja świateł w samochodzie - jak ustawić reflektory?
Jak sprawdzić wynik
Po pomiarze porównuję rezultat z oznaczeniem wybitym od wewnętrznej strony felgi. Nie traktuję go jednak jako jedynego dowodu, zwłaszcza gdy obręcz jest używana, pochodzi z nieznanego źródła albo ma ślady rozwiercania i napraw.
Dobrym testem jest także przyłożenie felgi do piasty bez dokręcania. Wszystkie otwory powinny pokrywać się bez naprężania i przesuwania obręczy. Jeżeli trzeba wciskać śrubę pod kątem, felga nie pasuje, nawet gdy „prawie” zgadza się z wymiarem.
Co sprawdzić w motocyklu, quadzie i pojeździe off-roadowym
W samochodach oznaczenie PCD jest bardzo popularne, ale w motocyklach sytuacja bywa inna. Wiele kół motocyklowych jest osadzanych na osi przechodzącej przez piastę, a obręcz nie ma klasycznego układu śrub. PCD może dotyczyć wtedy tarczy hamulcowej, zabieraka tylnego koła albo adaptera, a nie samej felgi.
W quadach spotyka się zarówno piasty z czterema otworami, jak i inne układy zależne od marki, modelu oraz osi. Popularny przykład to 4x88, ale nie wolno zakładać, że każdy quad tej samej pojemności ma taki sam wzór. W maszynach terenowych równie ważne są szerokość felgi, jej odsadzenie i nośność.
| Co sprawdzić | Praktyczna kontrola |
|---|---|
| Liczba otworów i PCD | Porównaj oznaczenie felgi z danymi konkretnego modelu |
| Średnica otworu centralnego | Felga nie może opierać się na krzywo ustawionej piaście |
| Średnica i skok gwintu | Dobierz właściwe śruby lub nakrętki, np. zgodne z piastą |
| Gniazdo nakrętki | Sprawdź, czy jest stożkowe, kuliste albo płaskie |
| ET i szerokość | Upewnij się, że koło nie ociera o wahacz, zacisk lub nadkole |
| Nośność | Uwzględnij masę quada, bagażu, pasażera i obciążenia terenowe |
Właśnie przy quadach najłatwiej skupić się na samym PCD i pominąć nośność. Felga używana na asfalcie może wytrzymać normalną jazdę, ale podczas uderzenia w kamień, koleinę lub korzeń działają znacznie większe siły. Dlatego do off-roadu wybieram obręcz z odpowiednim zapasem wytrzymałości, a nie tylko taką, która pasuje wymiarowo.
Nie ignoruję również rodzaju mocowania. Szpilka z nakrętką, śruba wkręcana bezpośrednio w piastę i śruba z podkładką wymagają różnych rozwiązań. Nie wolno mieszać nakrętek o innym gnieździe, bo pozornie prawidłowe dokręcenie może nie zapewnić właściwego docisku.
Jakie usterki powoduje niedopasowanie
Felga o niewłaściwym PCD może początkowo wyglądać na zamontowaną poprawnie, szczególnie gdy otwory mają pewien luz. Podczas jazdy śruby nie pracują wtedy osiowo, a obręcz może oprzeć się na krawędziach otworów zamiast na pełnej powierzchni montażowej.
- Luzowanie śrub lub nakrętek po kilku kilometrach.
- Bicie koła wyczuwalne na kierownicy albo podnóżkach.
- Wybijanie i odkształcanie otworów w feldze.
- Uszkodzenie gwintu, szpilek lub piasty.
- Nierównomierne zużycie opony.
- Ocieranie o zacisk hamulcowy, wahacz lub elementy zawieszenia.
Jeśli po montażu pojawiają się drgania, metaliczne stuki albo ślady przesuwania się obręczy, nie próbuję „ratować” sytuacji mocniejszym dokręceniem. Najpierw zdejmuję koło i sprawdzam PCD, centrowanie, powierzchnie przylegania oraz stan otworów.
Odradzam także rozwiercanie otworów na własną rękę. Taka przeróbka może osłabić materiał i zmienić geometrię mocowania. Adaptery i dystanse zmieniające układ otworów mają sens tylko wtedy, gdy są przeznaczone do konkretnego pojazdu, mają właściwą grubość i nie pogarszają prowadzenia ani chłodzenia hamulców.
Jak bezpiecznie kupić i zamontować felgę
Przed zakupem zapisuję pełne oznaczenie starej felgi i porównuję je z danymi pojazdu. Nie wystarcza informacja „pasuje do quada” albo „felga od Hondy”, ponieważ różnice między generacjami i osiami potrafią być istotne.
- Policz otwory i zmierz PCD.
- Sprawdź średnicę otworu centralnego oraz szerokość felgi.
- Porównaj ET lub odsadzenie z fabryczną obręczą.
- Zweryfikuj gwint, długość śrub i rodzaj gniazda.
- Sprawdź, czy felga nie ma pęknięć, spawów i wybitych otworów.
- Po montażu dokręć mocowanie momentem podanym przez producenta.
Po pierwszej jeździe kontroluję dokręcenie, szczególnie po montażu koła w quadzie używanym na nierównym terenie. Nie podaję jednego uniwersalnego momentu, ponieważ zależy on od średnicy gwintu, materiału, rodzaju mocowania i konkretnego modelu. Instrukcja pojazdu ma tu pierwszeństwo przed tabelą znalezioną w internecie.
Przy używanej feldze sprawdzam także bicie na wyważarce lub przynajmniej obrót koła po uniesieniu pojazdu. Sam prawidłowy układ otworów nie powie, czy obręcz nie jest krzywa. To właśnie połączenie pomiaru, oględzin i próby montażu daje rozsądną pewność.
Dwa pomiary, które oszczędzają problemów na trasie
Najbezpieczniej traktować PCD jako pierwszy filtr, a nie pełną odpowiedź na pytanie o dopasowanie koła. Po nim sprawdzam otwór centralny, odsadzenie, gwint, gniazdo nakrętki i nośność, bo dopiero wszystkie te wartości decydują o bezpiecznym montażu.
Jeśli wynik pomiaru jest niejednoznaczny, powtarzam go na czystej feldze albo korzystam z przymiaru PCD. Dziesięć minut dodatkowej kontroli jest tańsze niż uszkodzona piasta, opona czy felga, a w przypadku quada lub motocykla może również zapobiec utracie panowania na szlaku.
