Gdy z wydechu zaczyna dochodzić grzechotanie, silnik traci moc albo pojawia się błąd sondy lambda, podejrzenie często pada na katalizator. To, jak wygląda katalizator w środku, wyjaśnia jego działanie i podpowiada, czy problemem jest zapchanie, stopienie wkładu, czy tylko luźna obudowa. Pokażę też, czym różni się wkład ceramiczny od metalowego oraz jak ocenić jego stan bez pochopnego rozcinania wydechu.
Najważniejsze informacje o wnętrzu katalizatora
- W środku znajduje się wkład o strukturze plastra miodu, a nie pusty zbiornik ani zwykły tłumik.
- Wkład może być ceramiczny lub metalowy i ma tysiące wąskich kanalików dla spalin.
- Ścianki pokrywa cienka warstwa związków zawierających platynę, pallad i rod.
- Grzechotanie zwykle oznacza rozkruszenie lub odklejenie wkładu, ale nie potwierdza jeszcze całkowitego zapchania.
- Najpewniejsza diagnoza łączy odczyt błędów, pomiar przeciwciśnienia i kontrolę temperatury.

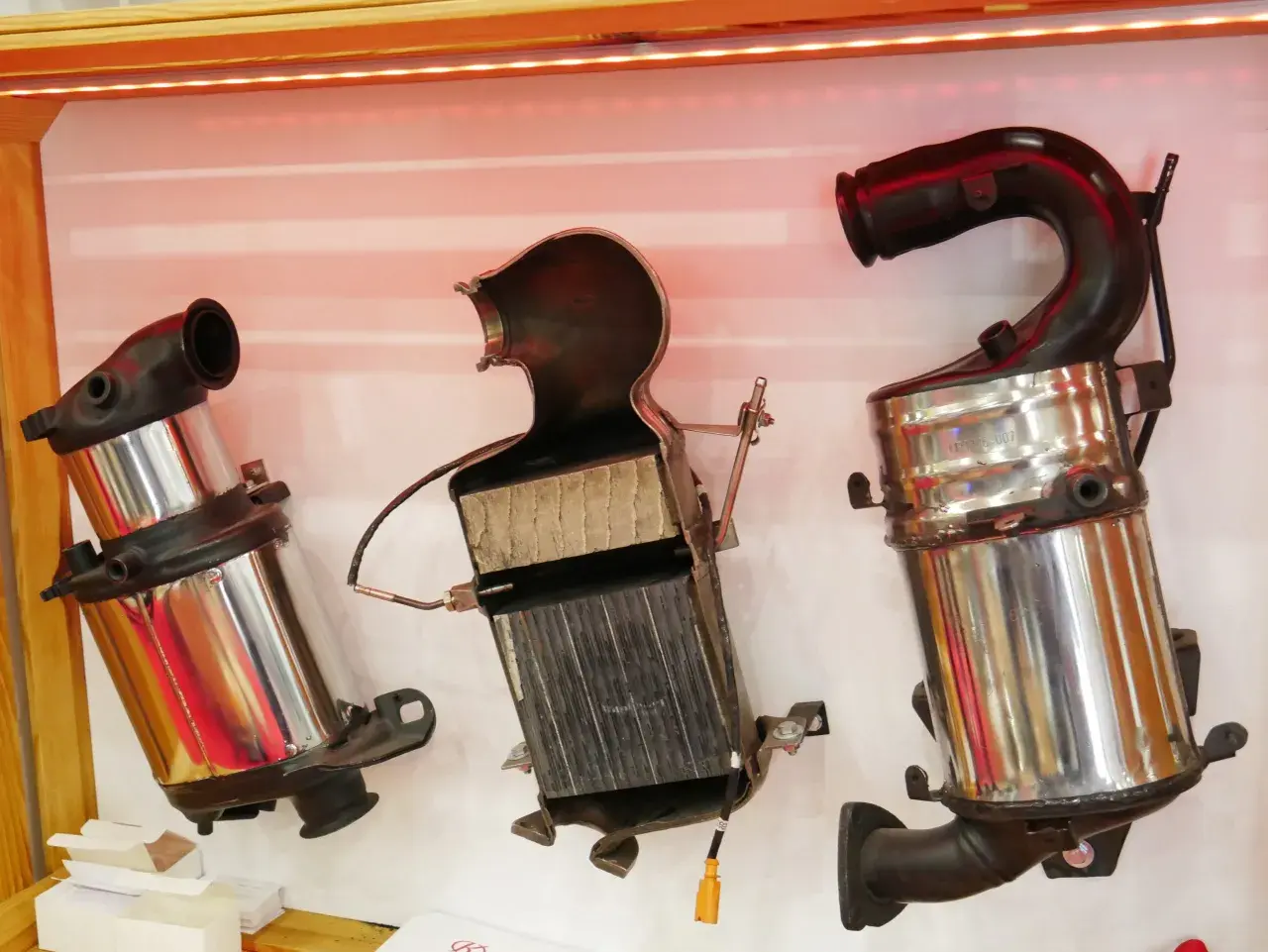

Co znajduje się pod metalową obudową
Z zewnątrz katalizator przypomina niewielki tłumik, ale jego wnętrze jest znacznie bardziej precyzyjne. Pod stalową obudową znajduje się monolit katalityczny, czyli zwarty blok z dużą liczbą równoległych kanalików, przez które przepływają spaliny.
W typowym katalizatorze benzynowym wkład ma przekrój okrągły, owalny albo zbliżony do prostokąta. Kanały są najczęściej kwadratowe i bardzo gęsto ułożone, dzięki czemu spaliny mają kontakt z dużą powierzchnią przy zachowaniu niewielkich wymiarów całego elementu.
Sam materiał nośnika nie działa jak gąbka pochłaniająca spaliny. Jego zadaniem jest zapewnienie powierzchni, na której znajduje się powłoka katalityczna. To właśnie ona przyspiesza reakcje chemiczne zmniejszające ilość tlenku węgla, niespalonych węglowodorów i tlenków azotu.
Warstwy, których nie widać gołym okiem
Ścianki kanalików pokrywa porowata warstwa nazywana często washcoatem. Na niej znajdują się aktywne składniki, między innymi platyna, pallad i rod. Nie oznacza to, że wewnątrz leżą kawałki szlachetnych metali, które można łatwo wyjąć lub zważyć.

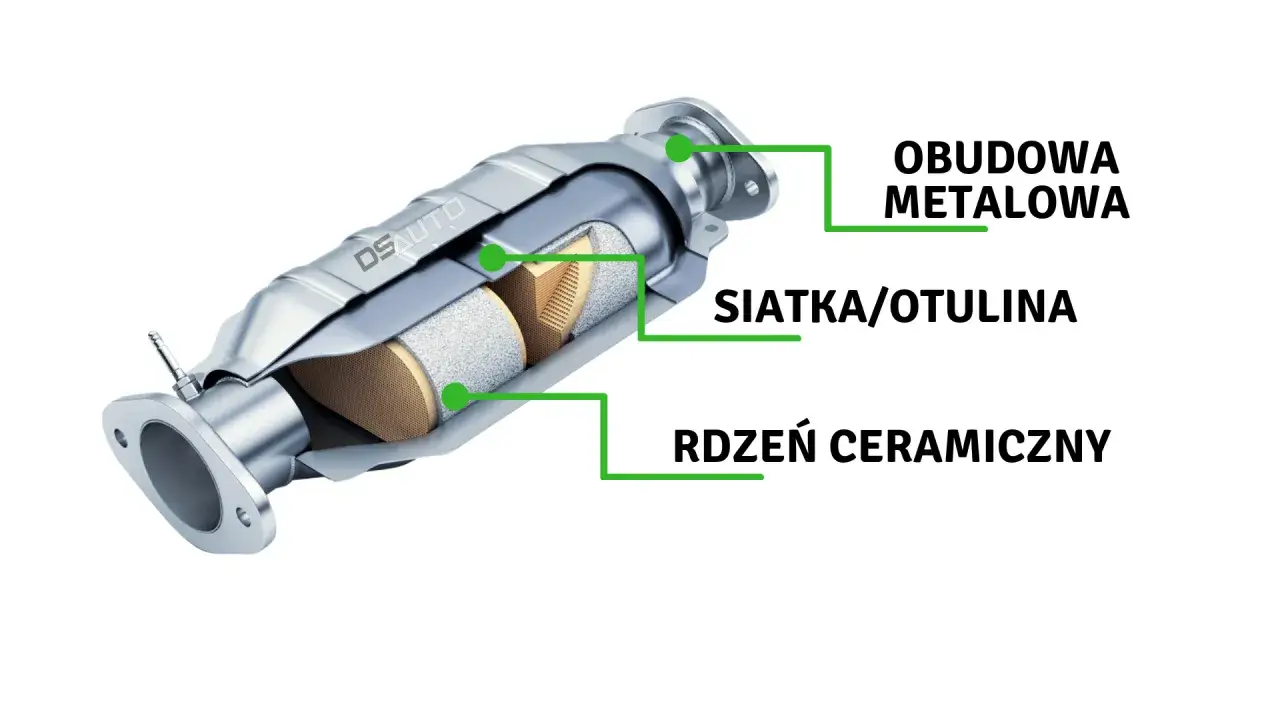

Między wkładem a obudową znajduje się mata montażowa odporna na wysoką temperaturę. Utrzymuje monolit w odpowiednim położeniu, kompensuje jego rozszerzalność cieplną i ogranicza przenoszenie drgań. Jeżeli mata straci sprężystość, wkład może zacząć stukać, nawet gdy jego kanaliki nie są jeszcze zatkane.
Wkład ceramiczny i metalowy różnią się nie tylko wyglądem
Najczęściej spotyka się dwa rodzaje nośników. Wkład ceramiczny wykonuje się zwykle z materiału odpornego na wysoką temperaturę, natomiast metalowy powstaje z cienkiej, zwiniętej lub warstwowo ułożonej folii stalowej tworzącej sieć kanałów.
| Cecha | Wkład ceramiczny | Wkład metalowy |
|---|---|---|
| Wygląd | Sztywny blok z delikatnymi kanalikami | Cienkie metalowe warstwy tworzące gęstą strukturę |
| Odporność | Dobry znosi temperaturę, ale jest wrażliwy na uderzenia | Lepiej toleruje drgania i wstrząsy |
| Typowa awaria | Pęknięcie, stopienie albo rozkruszenie kanalików | Odkształcenie, przegrzanie lub rozwarstwienie folii |
| Zastosowanie | Częsty w samochodach i wielu seryjnych układach wydechowych | Popularny tam, gdzie liczy się odporność na drgania i szybkie nagrzewanie |
W motocyklach, quadach i pojazdach off-roadowych metalowy wkład bywa praktycznym rozwiązaniem, bo układ wydechowy pracuje pod wpływem silnych drgań i częstych zmian temperatury. Nie znaczy to jednak, że ceramika jest z definicji gorsza. Największe znaczenie ma dopasowanie katalizatora do silnika, temperatury spalin i strategii sterownika.
W większych układach można spotkać dwa monolity zamiast jednego. Pierwszy znajduje się bliżej silnika i szybciej osiąga temperaturę pracy, a drugi zwiększa skuteczność oczyszczania spalin. Z zewnątrz taki element nadal może wyglądać jak jedna puszka, dlatego samo oglądanie obudowy niewiele mówi o liczbie wkładów.
Jak wygląda sprawny, stopiony i rozkruszony wkład
Sprawny monolit ma regularne kanaliki, które pozostają drożne na całej długości. Wkład ceramiczny może być ciemny od osadów, ale nie powinien mieć dużych ubytków, pęknięć przebiegających przez wiele kanałów ani śladów szkliwistego stopienia.
Wkład zapchany
Przy zapchaniu część kanalików zostaje ograniczona przez nagar, stopiony materiał albo osad powstały po spalaniu oleju. Spaliny nie mogą swobodnie opuścić silnika, więc rośnie przeciwciśnienie w układzie wydechowym. Objawami mogą być spadek mocy przy wyższych obrotach, trudniejsze wkręcanie się na obroty i wyraźne nagrzewanie obudowy.
W jednośladzie problem często ujawnia się dopiero pod obciążeniem. Motocykl może pracować poprawnie na postoju, a podczas jazdy pod górę lub z pełnym otwarciem przepustnicy zaczyna brakować mu oddechu. To jeden z powodów, dla których sama krótka próba na biegu jałowym potrafi wprowadzić w błąd.
Wkład stopiony
Stopienie zwykle ma związek z nadmiarem paliwa w spalinach, wypadaniem zapłonu albo przegrzewaniem silnika. Niespalona mieszanka dopala się wtedy w katalizatorze i może podnieść temperaturę do poziomu, przy którym cienkie ścianki kanalików tracą kształt.
Od strony wylotu taki wkład może wyglądać jak zasklepiona, szklista powierzchnia zamiast regularnej kratki. Stopiony katalizator nie odzyskuje drożności po ostygnięciu, dlatego płukanie czy dodatki do paliwa nie naprawią fizycznie uszkodzonego monolitu.
Wkład rozkruszony albo odklejony
Jeżeli po uderzeniu w obudowę słychać metaliczny lub ceramiczny grzechot, wewnątrz mogą przesuwać się fragmenty monolitu. Czasem uszkodzenie dotyczy tylko części wkładu, ale kawałki mogą z czasem przemieścić się dalej i ograniczyć przepływ spalin.
Tu często pojawia się błędna diagnoza. Grzechotanie wskazuje na uszkodzenie mechaniczne, lecz nie mówi, jak duży jest problem z przepływem. Do tego potrzebny jest pomiar lub sprawdzenie zachowania silnika pod obciążeniem.
Co można sprawdzić bez rozcinania obudowy
Najpierw odczytuję błędy sterownika i sprawdzam parametry sond lambda, ale nie traktuję kodu P0420 jako wyroku na katalizator. Taki błąd może pojawić się również przy nieszczelności wydechu, uszkodzonej sondzie, złej mieszance albo problemie z zapłonem.
Przydatna jest kontrola temperatury przed katalizatorem i za nim po rozgrzaniu silnika. Różnica temperatur może wskazywać, że zachodzą reakcje katalityczne, ale wynik zależy od konstrukcji układu, miejsca pomiaru i obciążenia. Termometr na podczerwień daje wskazówkę, nie pełną diagnozę.
Pomiar przeciwciśnienia
Najbardziej praktycznym testem zapchania jest pomiar przeciwciśnienia przez gniazdo sondy lambda albo specjalny króciec. Mechanik porównuje wynik przy różnych obrotach z wartościami przewidzianymi dla konkretnego silnika, ponieważ nie istnieje jedna uniwersalna granica pasująca do każdego motocykla, quada i samochodu.
Można też na krótko porównać pracę silnika z odciążonym układem wydechowym, ale taki test powinien wykonać warsztat. Jazda z rozłączonym wydechem jest głośna, może być niebezpieczna i nie daje podstaw do normalnej eksploatacji. W pojazdach z sondą za katalizatorem zmiana konfiguracji może dodatkowo wywołać błędy sterownika.
Przeczytaj również: Jak naciągnąć łańcuch w motocyklu bez błędów?
Kontrola przez otwór po sondzie
Po wykręceniu sondy lambda można czasem zajrzeć do pierwszej części monolitu endoskopem. To pozwala dostrzec stopione kanaliki, większe pęknięcia albo brak fragmentu wkładu, lecz nie zawsze pokazuje stan całego elementu.
Nie polecam stukania w rozgrzaną puszkę ani wkładania drutu do kanalików. Takie próby mogą uszkodzić delikatną powłokę albo sondę, a uzyskana informacja nadal będzie niepełna. Przy wyraźnym spadku mocy i podejrzeniu zapchania lepiej wykonać pomiar niż opierać się na wrażeniach.
Kiedy katalizator wymienić, a kiedy szukać przyczyny
Jeżeli wkład jest stopiony, pęknięty lub rozsypany, naprawa samego monolitu zwykle nie ma sensu. Wymiana rozwiąże problem tylko wtedy, gdy wcześniej usunie się przyczynę, na przykład wypadanie zapłonu, lejący wtryskiwacz, złą regulację mieszanki albo spalanie oleju.
W motocyklu i quadzie trzeba dodatkowo sprawdzić, czy obudowa nie została uderzona od spodu oraz czy mocowania wydechu nie przenoszą nadmiernych drgań. Nowy katalizator zamontowany w uszkodzonym lub źle podpartym układzie może szybko ulec temu samemu problemowi.
Nie warto usuwać wkładu tylko dlatego, że pojawił się błąd silnika. Taka modyfikacja może zmienić skład spalin, zaburzyć pracę sondy lambda i pogorszyć kulturę pracy. W pojeździe używanym na drogach publicznych dochodzą też wymagania dotyczące emisji i hałasu, więc rozwiązanie może przynieść więcej kłopotów niż korzyści.
Przy wyborze zamiennika liczy się nie tylko średnica rury. Sprawdzam przede wszystkim typ silnika, pojemność, normę emisji, miejsce montażu, liczbę sond oraz temperaturę pracy przewidzianą dla danego układu. Uniwersalny element nie zawsze jest rozsądną alternatywą dla właściwie dobranego katalizatora.
Regularne objawy mówią więcej niż sam wygląd wkładu
Wnętrze katalizatora przypomina precyzyjny plaster miodu, którego kanaliki są pokryte cienką warstwą aktywnych materiałów. Przy oględzinach szukam przede wszystkim regularnej struktury, drożności i braku śladów przegrzania, ale pełną ocenę łączę z diagnostyką silnika i pomiarem przepływu.
Najważniejsza praktyczna zasada jest prosta: katalizator rzadko psuje się bez powodu. Gdy wkład wygląda źle, trzeba znaleźć źródło nadmiernej temperatury, paliwa lub oleju, bo sama wymiana puszki może tylko odsunąć problem na krótki czas.
Jeśli pojawia się grzechotanie, utrata mocy albo nietypowe rozgrzewanie wydechu, ograniczyłbym jazdę do minimum i zlecił sprawdzenie układu. Wczesna diagnoza zwykle kosztuje mniej niż wymiana katalizatora razem z elementami uszkodzonymi przez jego przegrzanie.
